System

Warum coustico® frame?

coustico® frame verbindet Ihr Motiv mit einem sichtbaren Aluminiumrahmen und einem Absorber gegen störenden Nachhall. Das Akustiktextil sitzt verdeckt gespannt – als gerahmtes Akustikbild an der Wand.

Sie wählen zwischen Rahmenlos-Profilen mit Steckleisten und Klapprahmen-Profilen mit Klappleisten. Der Montageablauf entspricht dem vertrauten Spannprinzip: Teile zuordnen, Ecken verbinden, 35 mm Akustikschaum einbringen, Rahmen befestigen und Motiv über Steck- oder Klappleiste einsetzen.

So behalten Sie die klare Rahmenoptik und wechseln Motive bei Bedarf unkompliziert. Format, Bautiefe und Leistentechnik stimmen wir auf Ihren Raum ab.

Profile

Einseitiges Aluminiumprofil „65“ Querschnitt Einseitiges Aluminiumprofil „65“

Einseitiges Aluminiumprofil „65“

Art.-Nr. 7004-6-2
65 mm

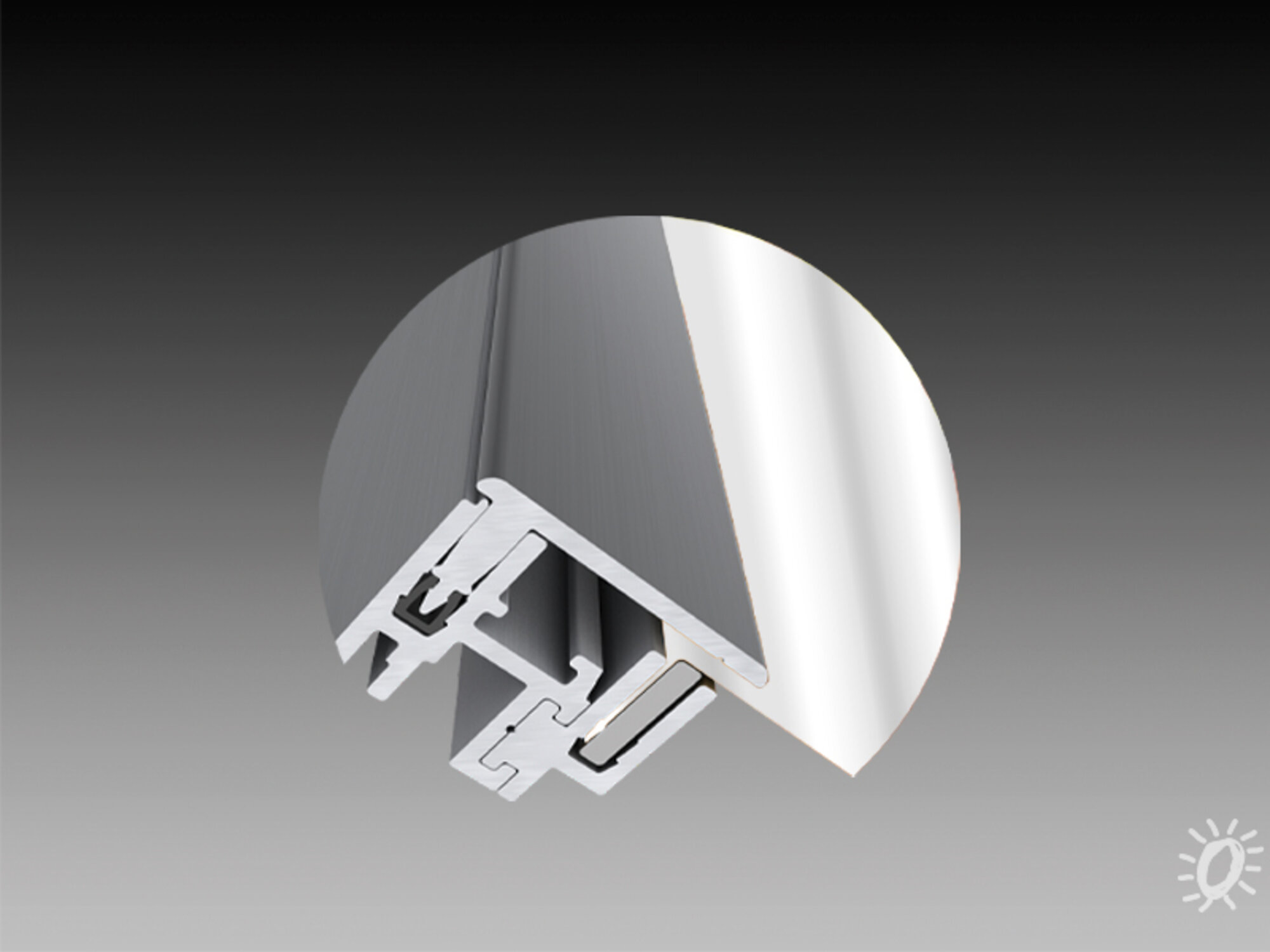

Rahmenlos
Ausführung: 1-seitig
Gesamttiefe: 65 mm
Diese Artikel passen
Das passt dazu
Einseitiges Aluminiumprofil „100“ Querschnitt Einseitiges Aluminiumprofil „100“

Einseitiges Aluminiumprofil „100“

Art.-Nr. 7004-4
100 mm
Rahmenlos
Ausführung: 1-seitig
Gesamttiefe: 100 mm
Diese Artikel passen
Das passt dazu

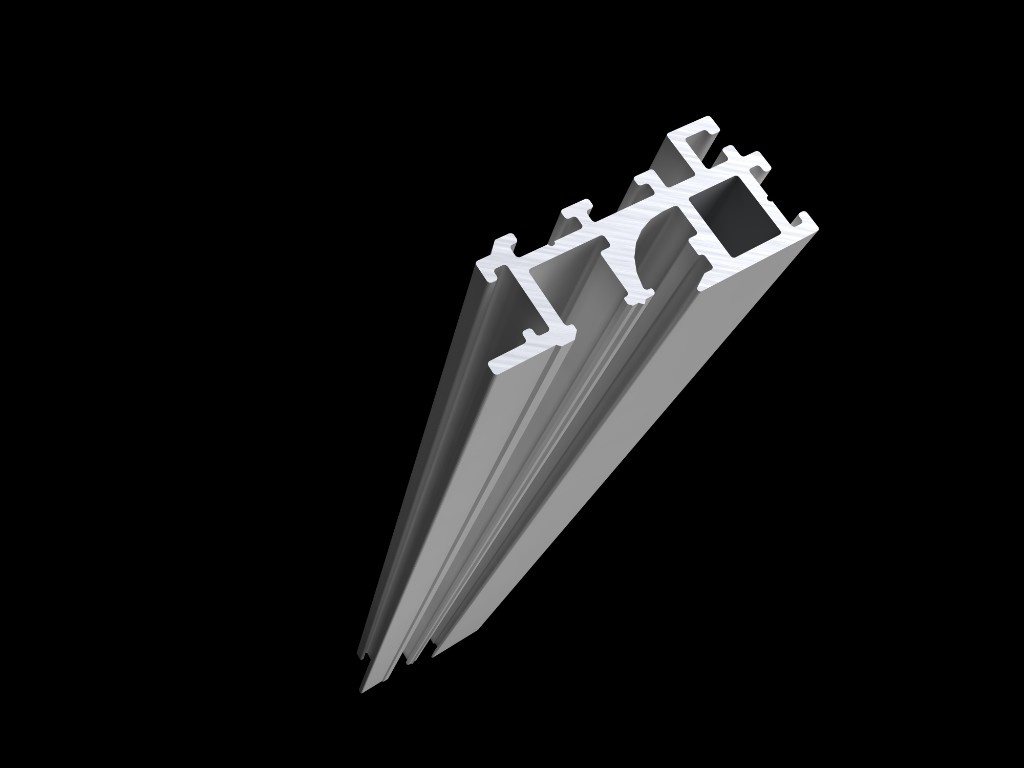

Einseitiges Aluminiumprofil „55“ Querschnitt Einseitiges Aluminiumprofil „55“

Einseitiges Aluminiumprofil „55“

Art.-Nr. 7001-5-2
55 mm
Klapprahmen Wechseltechnik
Scheibenaufnahme von 2 - 6 mm
Standard Silber Eloxiert
Individuelle Rahmenfarben möglich
Das passt dazu

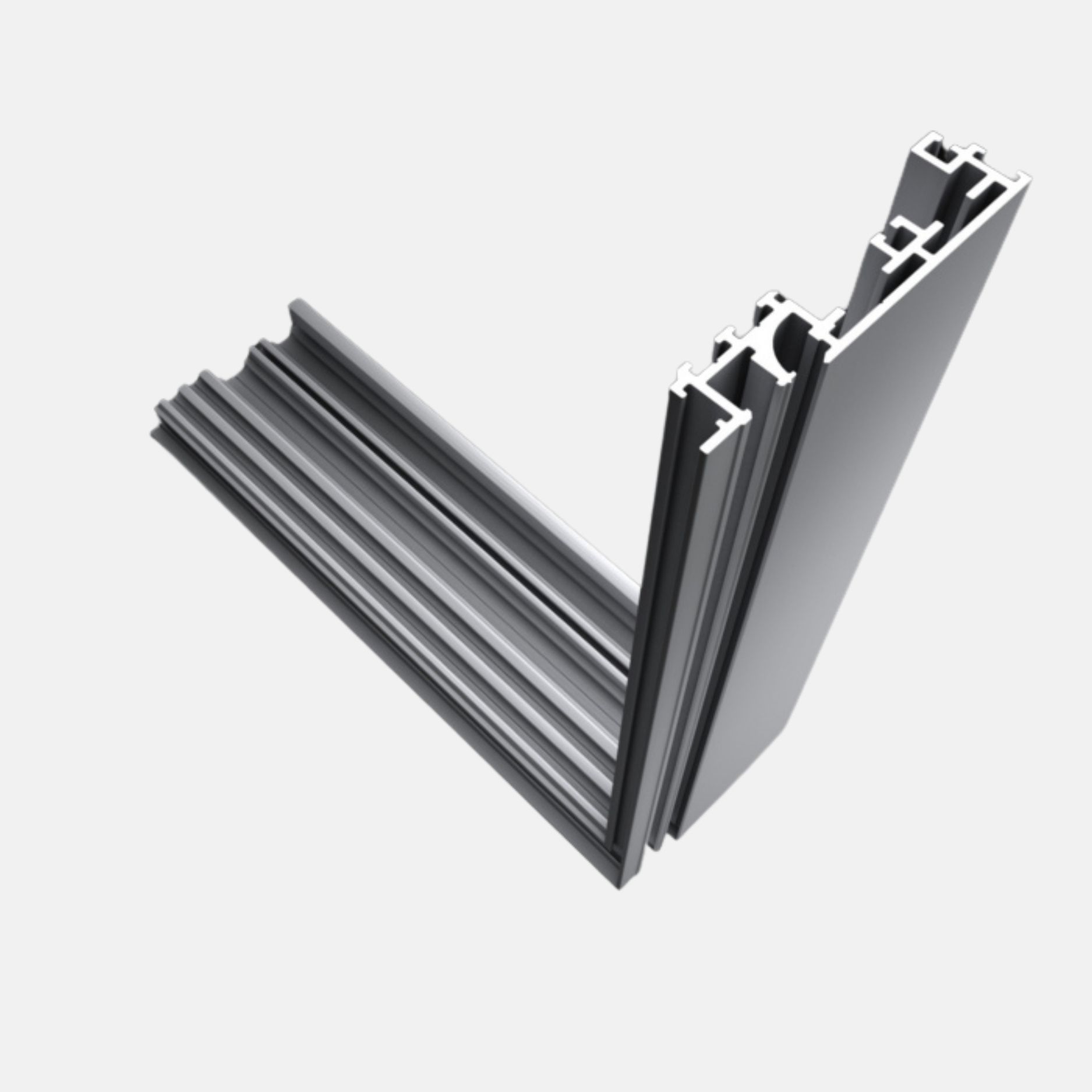

Einseitiges Aluminiumprofil „100“ Querschnitt Einseitiges Aluminiumprofil „100“

Einseitiges Aluminiumprofil „100“

Art.-Nr. 7001-0
100 mm

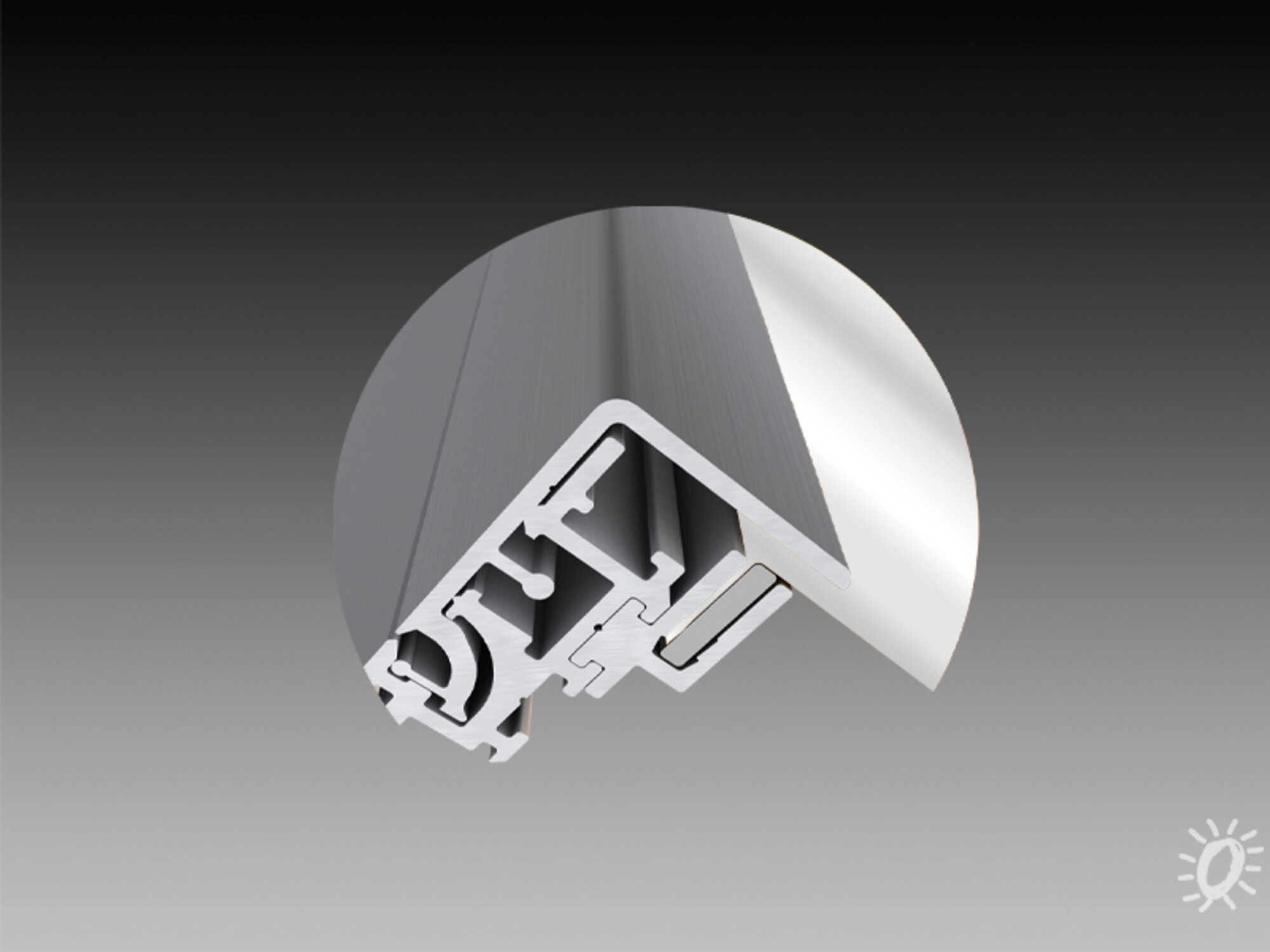

Klapprahmen Wechseltechnik
mit Klapprahmen-Wechseltechnik
Scheibenaufnahme von 2 - 6 mm
Gesamttiefe: 100 mm
Das passt dazu

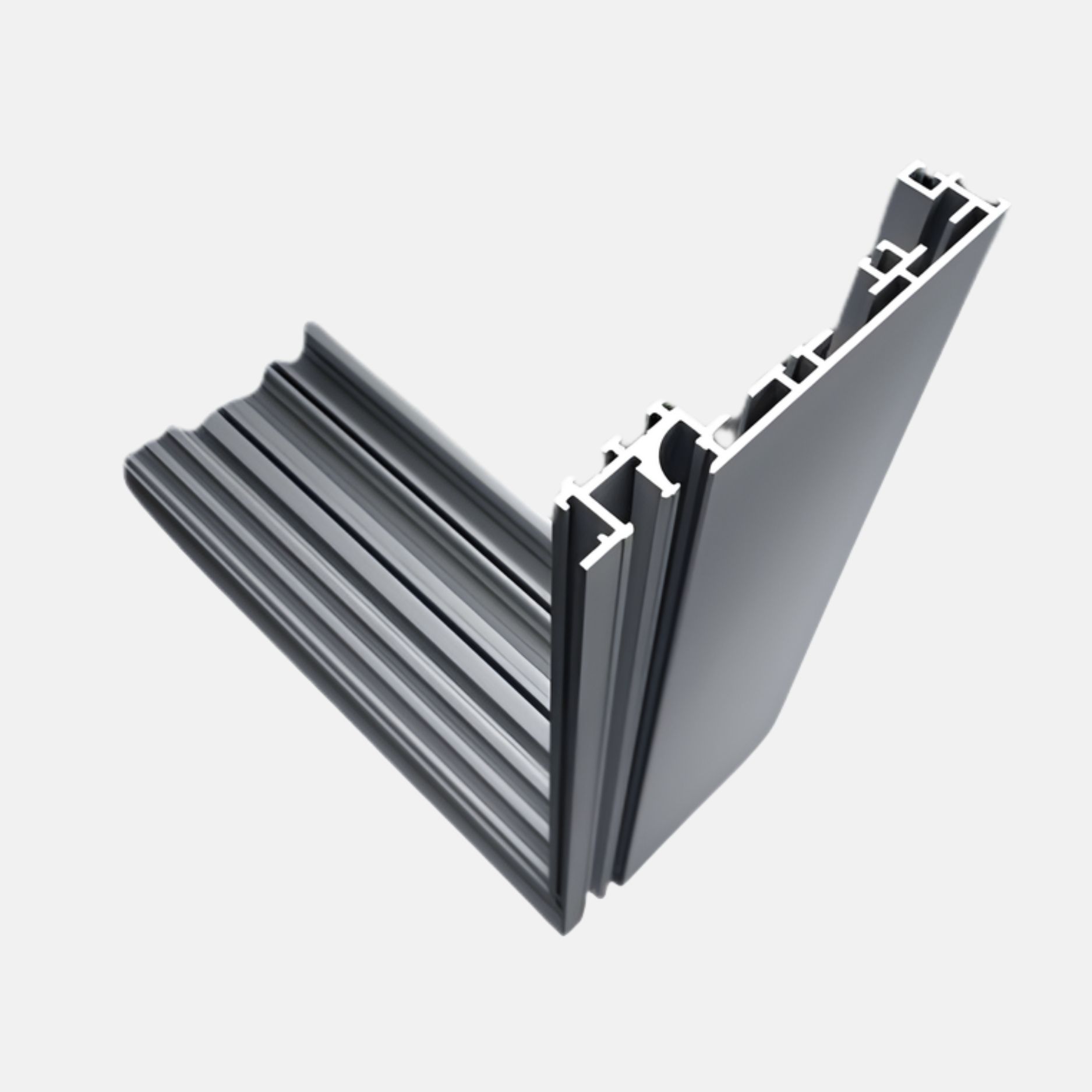

Einseitiges Aluminiumprofil „130“ Querschnitt Einseitiges Aluminiumprofil „130“

Einseitiges Aluminiumprofil „130“

Art.-Nr. 7001-2
130 mm
Klapprahmen Wechseltechnik
mit Klapprahmen-Wechseltechnik
Scheibenaufnahme von 2 - 6 mm
Gesamttiefe: 130 mm
Das passt dazu

Befestigungsmöglichkeiten

Wandmontage

Wandmontage

Unsere Rahmen können Sie einfach an der Wand verschrauben oder an Wandhaltern aufhängen.

Deckenmontage

Deckenmontage

Rahmen direkt an der Decke befestigen; Untergrund, Dübel und Abstände projektspezifisch festlegen.

Abgehängt

Abgehängt

Unsere Rahmen können Sie einfach mit verstellbaren Drahtseilen von der Decke abhängen. Die Befestigungspunkte können Sie direkt vor Ort einfach festlegen.

Freistehend

Freistehend

Rahmen freistehend aufstellen; Stand- und Kippsicherheit über passende Fußsysteme oder Podeste sicherstellen.

Nischeneinbau

Nischeneinbau

Unsere Rahmen lassen sich einfach in Ihre Nischen, Möbel oder Wandausschnitte einbauen.

Montageablauf

  1. 1. Teile zuordnen

    Rahmenteile, Eckverbinder und – je nach Ausführung – Steck- oder Klappleisten für Ihr coustico®-frame-Profil zuordnen.

  2. 2. Ecken verbinden

    Die Eckverbinder in die Profilkammern schieben, die Rahmenteile aufschieben und alle vier Ecken passgenau verschrauben.

  3. Akustik-Absorber einbringen

    3. Akustik-Absorber einbringen

    Den 35 mm starken Akustikschaum flächig einkleben oder auf einem Rückblech befestigen. Zwischen Schaumstoff und späterem Stoff muss Abstand bleiben – der coustico®-Grundaufbau beginnt deshalb erst bei 40 mm Bautiefe.

  4. 4. Rahmen befestigen

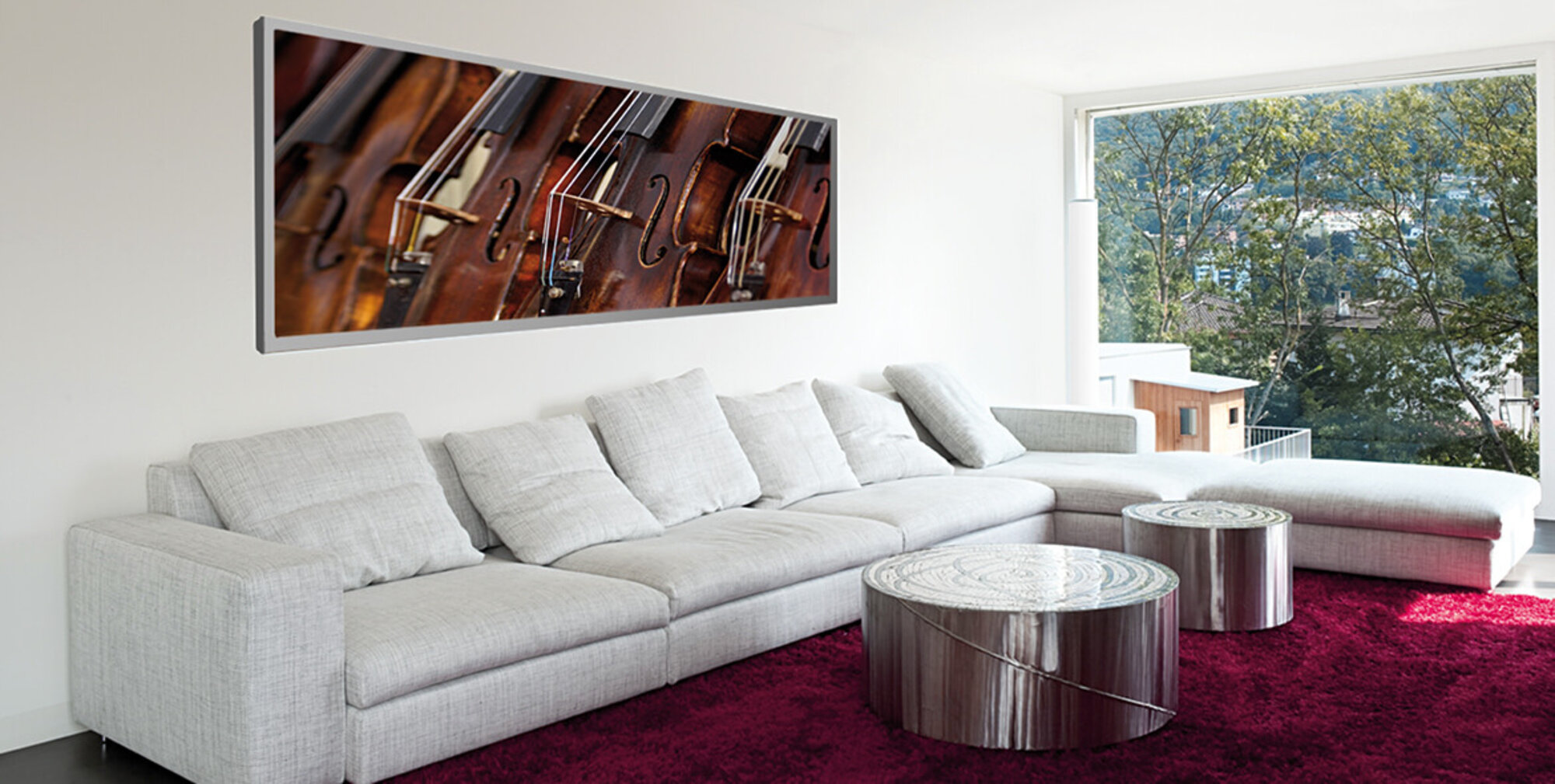

    Den Rahmen als Akustikbild an der Wand montieren. Position und Befestigung stimmen Sie projektspezifisch ab.

  5. 5. Motiv einsetzen

    Das Akustiktextil mit Gummilippe einsetzen: beim Steckrahmen über die Steckleisten, beim Klapprahmen über die Klappleisten. Motiv ringsum schließen; zum Wechsel Leisten bzw. Textil wieder öffnen.

  6. 6. Abschluss prüfen

    Rahmenoptik, Leistensitz und Stoffspannung prüfen. Der Absorber liegt verdeckt hinter dem Motiv.

COUSTICO®

Akustiklösung + Steck- und Klapprahmen mit verdeckter Stoffbespannung

frame – Akustikrahmen

Akustikrahmen mit verdeckter Stoffbespannung

Beschreibung

coustico® frame verbindet ein gerahmtes Motiv an der Wand mit einer akustisch wirksamen Füllung. Die Stoffbespannung bleibt verdeckt, der sichtbare Rahmen gibt dem Bild Kontur.

  • Deutlich weniger Hall und Nachhall
  • Weniger Stör- und Nebengeräusche
  • Einfacher Motivwechsel
  • Spürbare Verbesserung der Raumakustik

Mit Steckrahmen

Bautiefen 1-seitig

  • 7004-6-2 Aluminiumprofil „65“
  • 7004-4 Aluminiumprofil „100“
  • 7004-2 Aluminiumprofil „150“

Steckleisten

  • 7007-25 Steckleiste 25 mm

Profile mit Klapprahmen

Bautiefen

  • 7001-5-2 Aluminiumprofil ”55“
  • 7001-0 Aluminiumprofil „100“
  • 7001-2 Aluminiumprofil „130“

Klappleisten

  • 7007-1 Klappleiste 30 mm
  • 7007-6 Klappleiste 35 mm (halbrund)
  • 7007-5 Klappleiste 65 mm

Motive und Dämmmaterial

  • Verdeckt gespanntes Akustiktextil
  • Melaminharz-Absorber

Einsatzmöglichkeiten

  • Schrankwände
  • Türverkleidungen
  • Trennwände
  • Schiebetüren
coustico frame anfragen

Passendes Zubehör

Fußsystem Fußsystem Art.-Nr. 85245-0 Drahtseile Drahtseile Art.-Nr. 8400-0
